板式换热器垫圈

板式换热器垫圈

板式换热器垫片是板式换热器重要组成部分之一,一种能产生塑性变形、并具有一定强度的材料制成的圆环密封垫片:安装在沿板片周边的垫圈槽内,密封板片之间的周边,防止流体向外泄漏,并按设计要求,密封一部分角孔,使冷、热液体按各自的流道流动。

0.00
0.00


板式换热器垫片是板式换热器重要组成部分之一,一种能产生塑性变形、并具有一定强度的材料制成的圆环密封垫片:安装在沿板片周边的垫圈槽内,密封板片之间的周边,防止流体向外泄漏,并按设计要求,密封一部分角孔,使冷、热液体按各自的流道流动。

在波纹板片上有密封垫,密封垫设计成双道密封结构,并具有信号孔。当介质如从道密封泄漏时,可从信号孔泄出,便能及早发现问题加以解决,不会造成两种介质的混合。

胶垫材料:

材质

使用温度范围

使用工况

丁腈 胶垫片NBR

≤120℃

耐矿物油,动物油,植物油等非极性介质

氢化丁腈胶垫片HNBR

-5-160℃

耐含硫原油,含H2S混合介质,高温食用油等非极性介质

三元乙丙胶垫片EPDM

≤150℃

耐热水,水蒸汽,食用饮料,牛奶高温杀菌

高温三元乙丙胶垫片HEPDM

-25-170℃

耐热水,水蒸汽,食用饮料,牛奶高温杀菌

氟橡胶垫片Viton/FPM

-5-180℃

耐酸,碱流体

注:以上所有胶种都有相应的食品级垫片

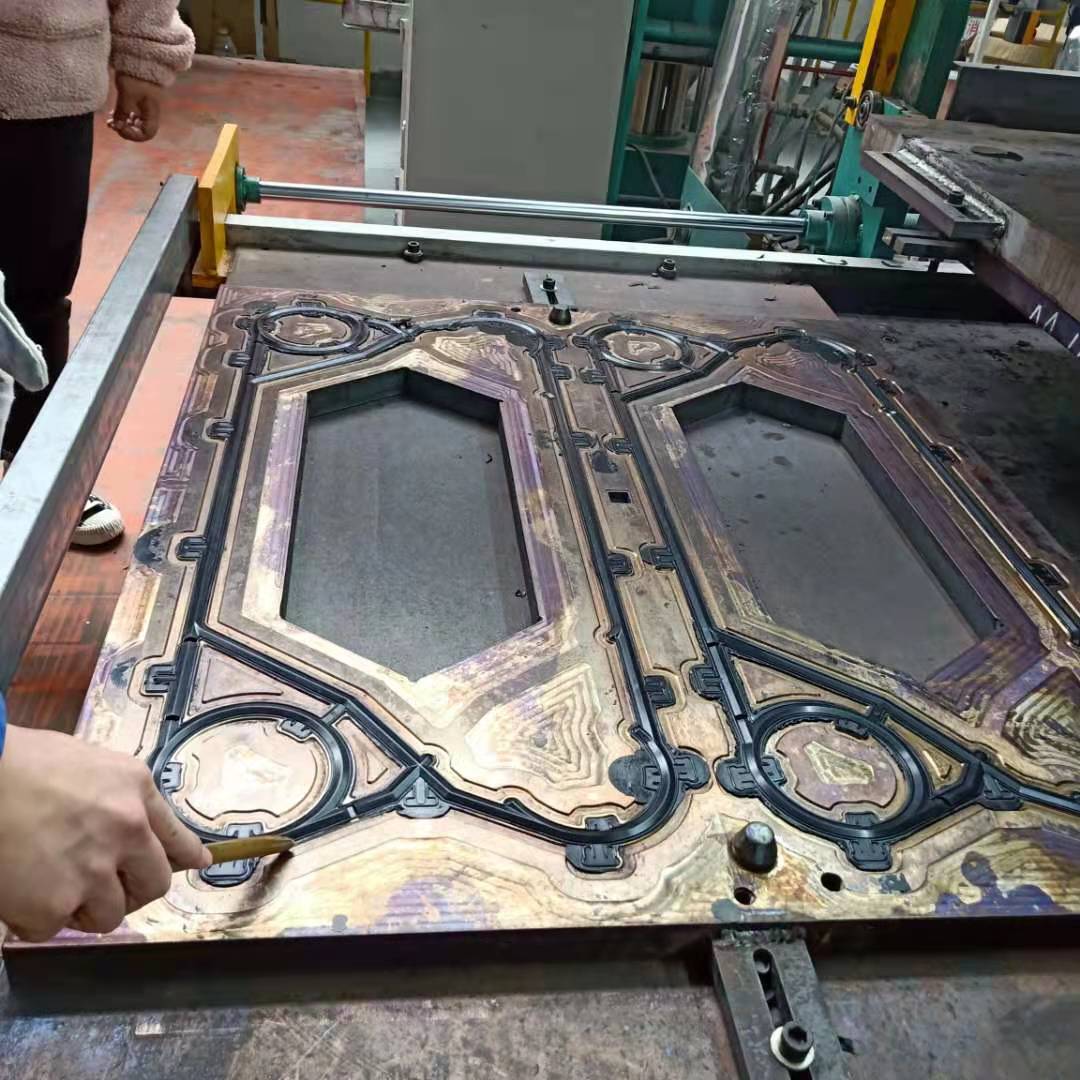

胶垫模具:

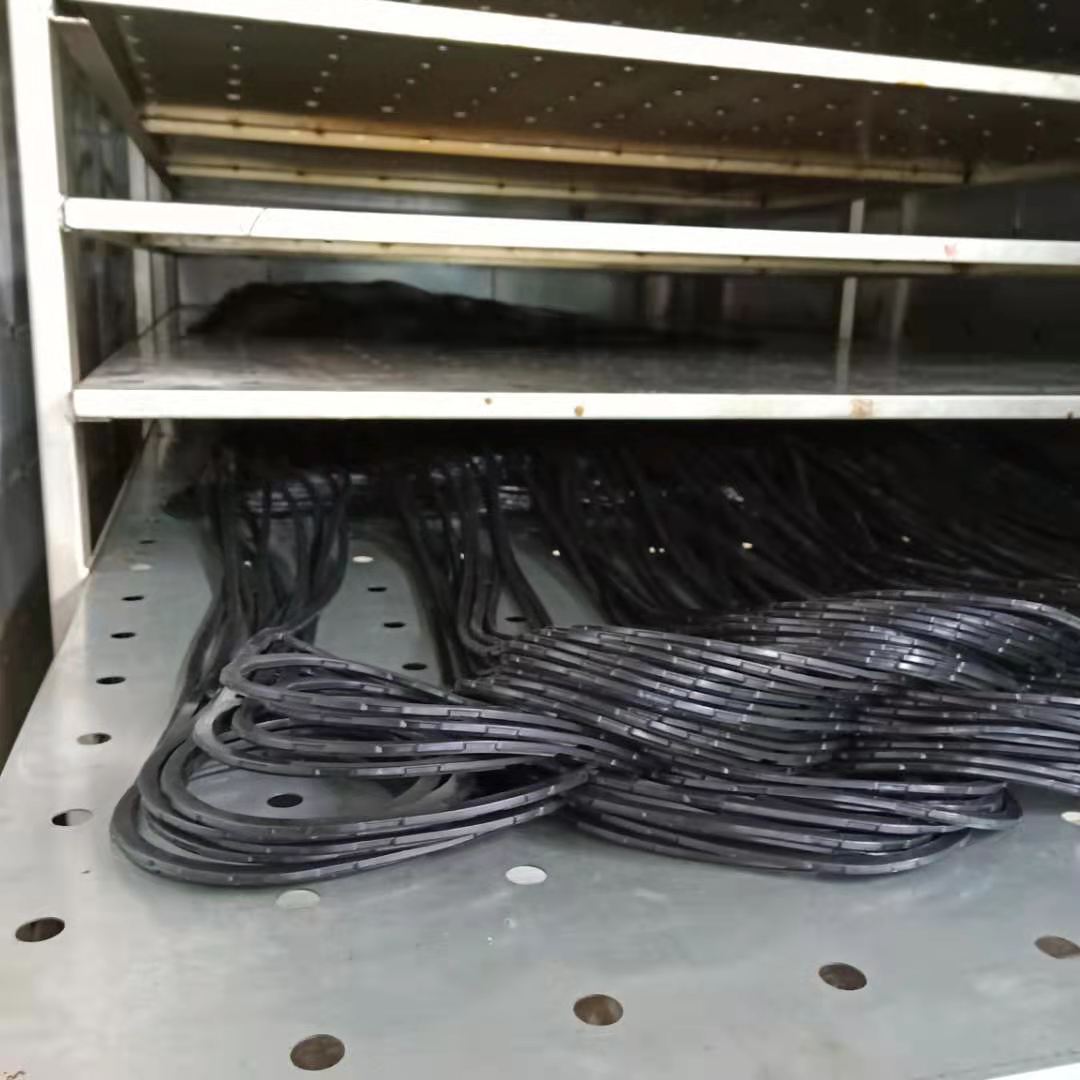

二次蒸硫:

板式换热器密封垫片安装:
板式换热器密封垫片根据在换热板片上的安装方式,可以分为3种形式
1.
直接粘贴式就是在密封垫片上涂抹密封胶后,将其直接粘在换热板片的安装槽中。
2.
胶钉镶嵌式就是换热板片上设计了装配孔,在密封垫片的边上设计有胶钉,将密封垫片放入安装槽后,将胶钉镶嵌在装配孔中。
3.
扣装式就是在密封垫片的边上设计有扣钉,用扣钉将密封垫片扣装在换热板片上。
密封垫根据不同的介质和操作温度选用不同的胶种。

随着换热器使用量的增加,我们需要逐步研发出多样化、多规的板式换热器。根据国外的先进技术,

结合我公司和用户的要求开发和生产新型换热器,使我们的产品能更好的满足客户的需求。
