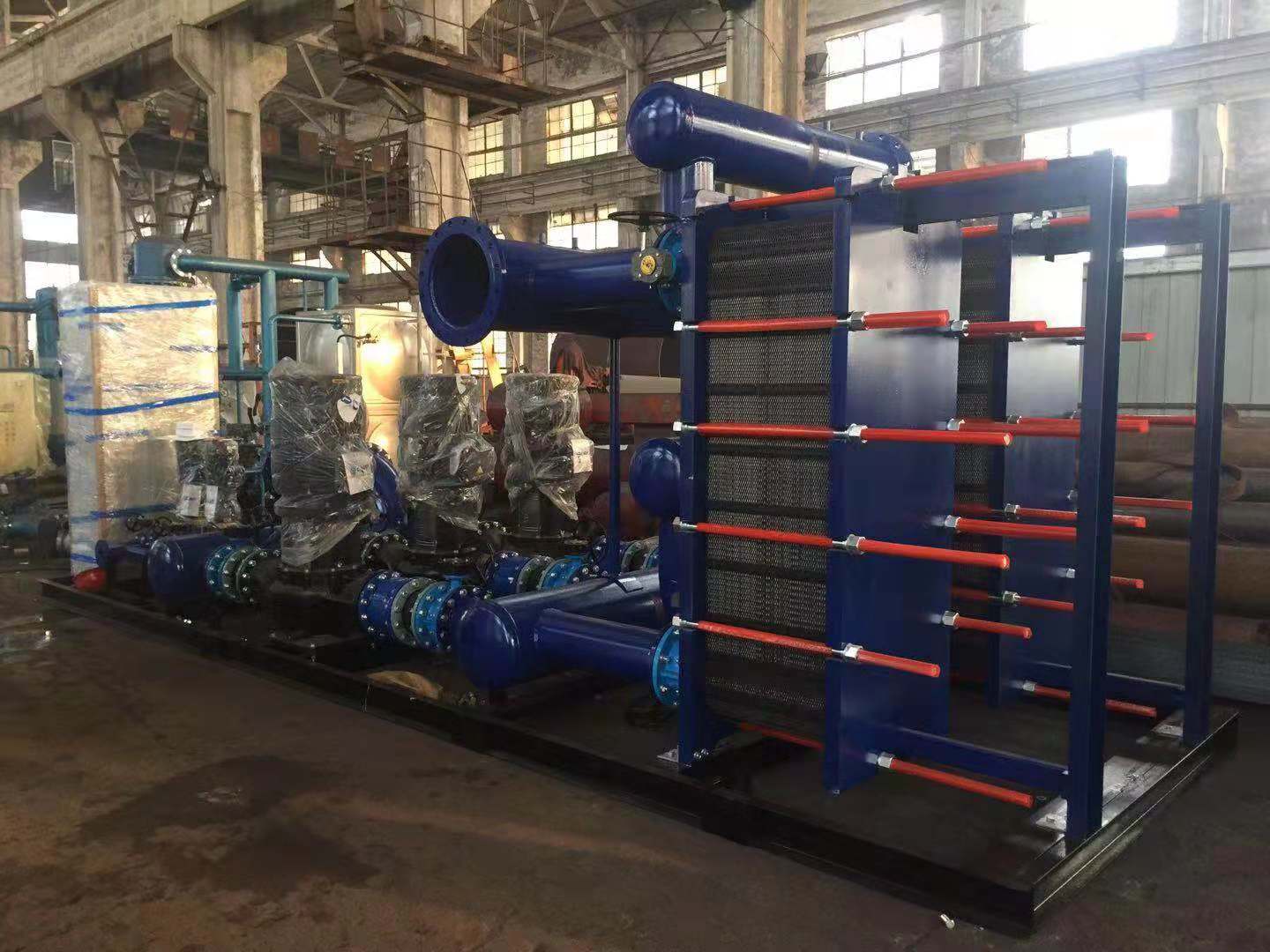

板式换热机组

板式换热机组

换热机组工作原理:蒸汽或高温水在温控阀控制下,按供热系统所需流量送入板式换热机组,换热器以间接换热方式将热用户的采暖(空调)回水加热;被加热水首先流经不锈钢芯除污器,再经循环泵进入换热器被加热后供用户使用,周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充,确保系统压力稳定、正常运行。

0.00
0.00


换热机组工作原理:蒸汽或高温水在温控阀控制下,按供热系统所需流量送入板式换热机组,换热器以间接换热方式将热用户的采暖(空调)回水加热;被加热水首先流经不锈钢芯除污器,再经循环泵进入换热器被加热后供用户使用,周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充,确保系统压力稳定、正常运行。

上海艾保板式换热机组为系列产品,品种多样,型号齐全,用户可根据需求进行选择,上海艾保还生产具有复合功能的机组(采暖 生活用水、采暖 空调、空 调 生活用水、采暖 生活热水 空调),使用同一热源,在一个机组上用几台板式换热器生产不同温度和不同用途的热水,所以换热机组具有多样性和灵活性,能够完全满足用户的热交换需求。

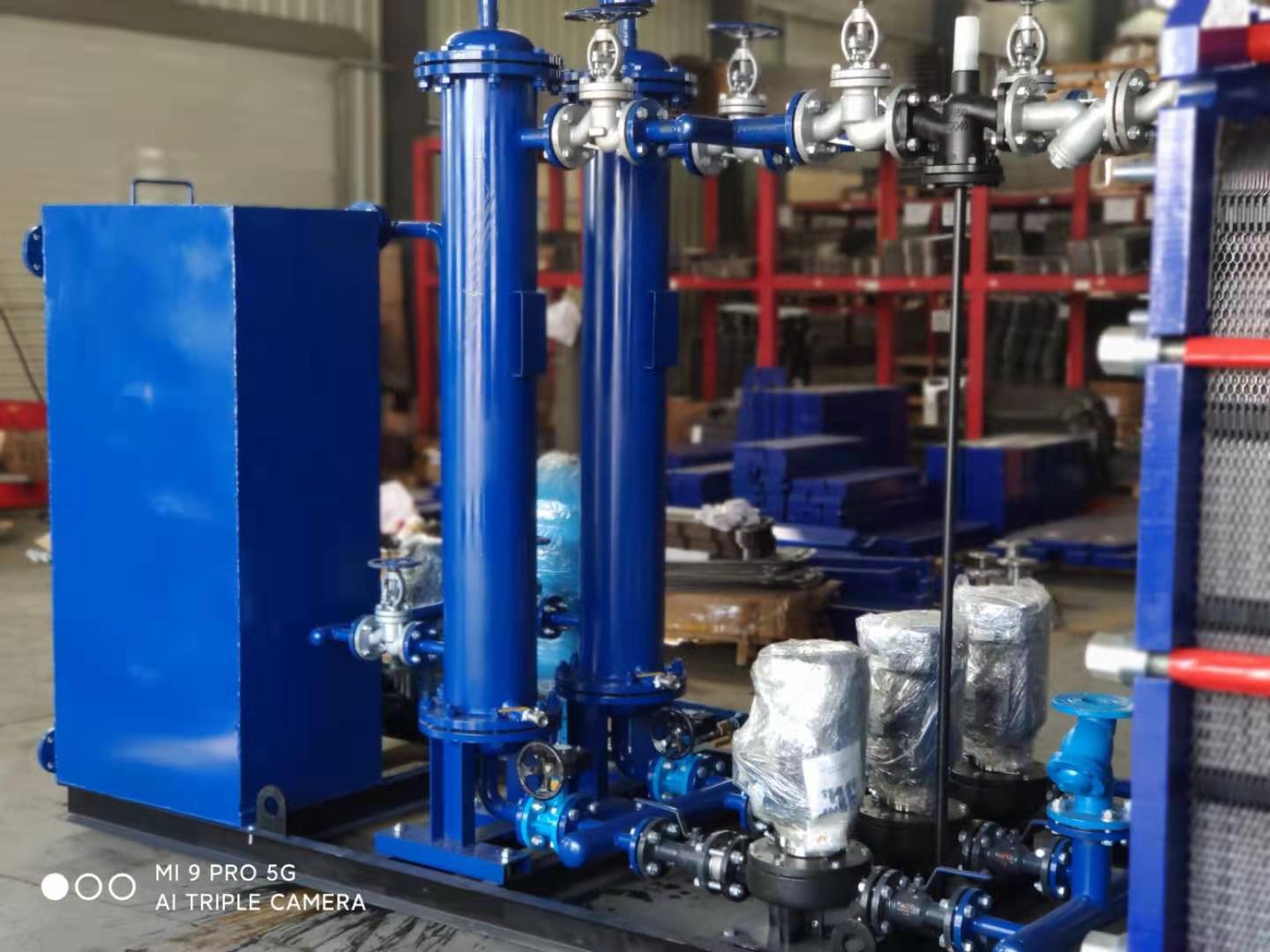

换热机组组成:换热机组由板式换热器、智能温控装置、智能电控装置、循环泵、补水泵、稳压膨胀水箱、补(凝)水箱、过滤器、阀门、仪表、传感器、配管底座等组成。

换热机组特点:

1、采用工控计算或智能化温度调节器使供水温度智能控制,即供水温度按程序设定可随室外环境温度,标准间温度和时间变化,供热质量高、节能。

2、工控计算机显示、储存打印各种运行参数,包括:热媒流量、热媒温度、热媒压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、供水压力等。

3、汽水换热时,设凝结水换热段及凝结水温度控制,充分利用凝结水热量。

4、系统补水采用变频控制、自动补水、稳压。

5、采用高性的不锈钢板式换热器,机组体积小,占地面积小。

6、循环水泵可变频,变量运行。

7、标准模块化设计,可根据用户情况,灵活选择控制内容,减少投资。

8、运行参数集中数显,方便可靠。

9、上海艾保板式换热机组结构紧凑,选用我公司设计制造的能效比高、体积小的板式换热器,水泵采用进口或国产优质立式水泵等,结构紧凑,所需安装空间小。



故障现象

原因分析

相应措施

换热效率下降

换热器结垢

清洗换热器,除垢



局部堵塞

清洗疏通



热媒温度或流量不足

检查热媒

循环水泵压力下降

电机反转

调整电源相序



水泵渗漏

检查密封,排除渗漏



过滤器堵塞

清洗过滤器



电源电压低

检查电源电压、配电线路

系统压力过高

安全阀失灵

校核调整安全阀



压力表、压力变送器失灵

校验压力表、压力变送器

水泵启停失灵

控制线路损坏

维修线路

循环水出水温度过高

温控阀或温度传感器有问题

校验温控系统

温控阀执行器不动作

执行器未得电

接线盒内指示灯不亮,检查线路



执行器处于手动状态

断电后,用手动旋钮或摇柄使之恢复至自动状态。



输出信号端子接错

通常是将Y端子接入控制器M端子处



阀杆受热膨胀变形,被抱死

需松动压塞,操作方法:逆时针旋转压塞。



换热机组部分案例:

1.玉树市2017年易地搬迁脱贫建设项目:一套换热机组

2.青岛正大海尔医药研发制造项目:三套换热机组

3.上海闵行太阳能光电光热系统产业化项目:三套换热机组

4.长子县3X116MW新建热源厂及智慧供暖建设工程:一套换热机组

5.上海瑞金医院北院:一套板式换热机组
