钎焊式板式换热器

0.00
0.00

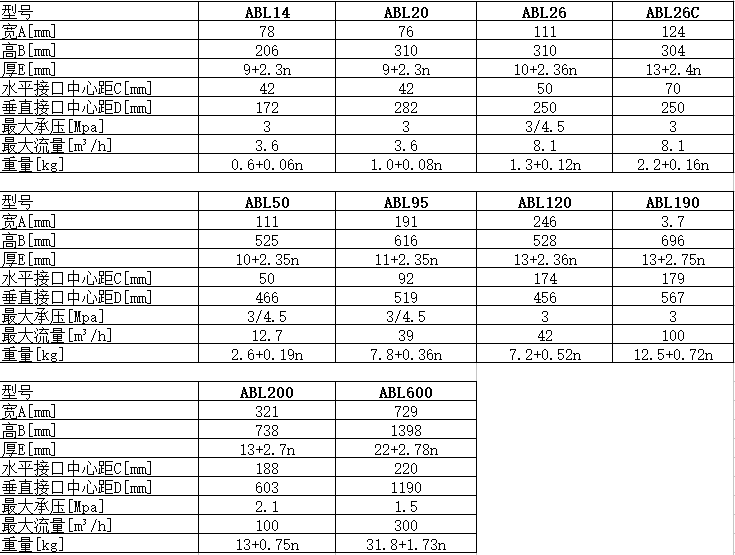

型号 ABL14 订货号 0 加工定制
类型 板式换热器 品牌 艾保 流道截面积 0.010(m2)
重量 0.5+0.5N(kg) 用途 蒸发冷凝 传热方式 间壁式换热器
规格 钎焊 是否跨境货源

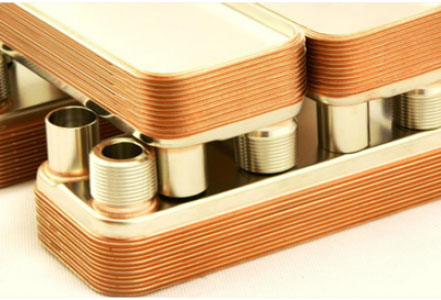

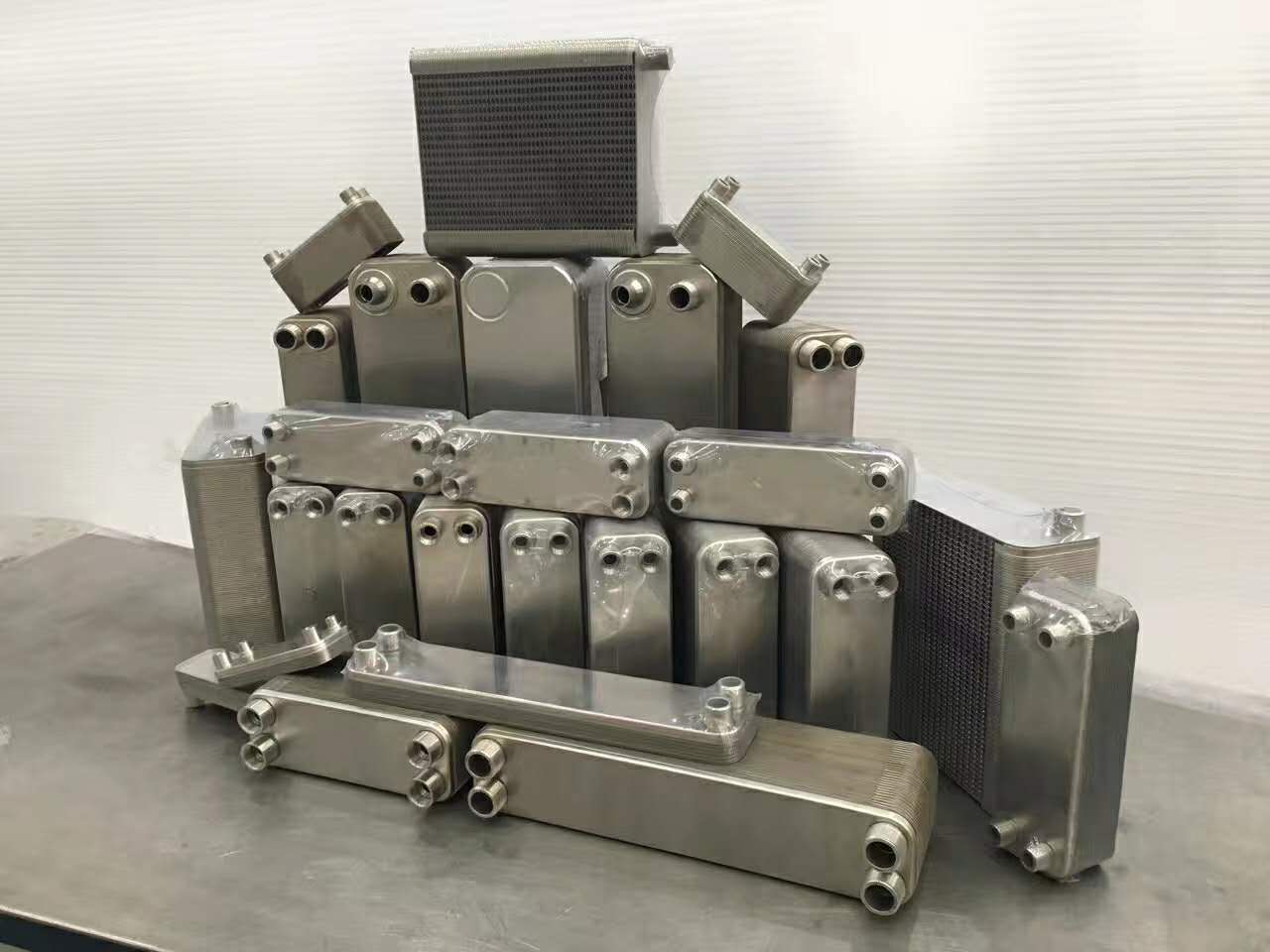

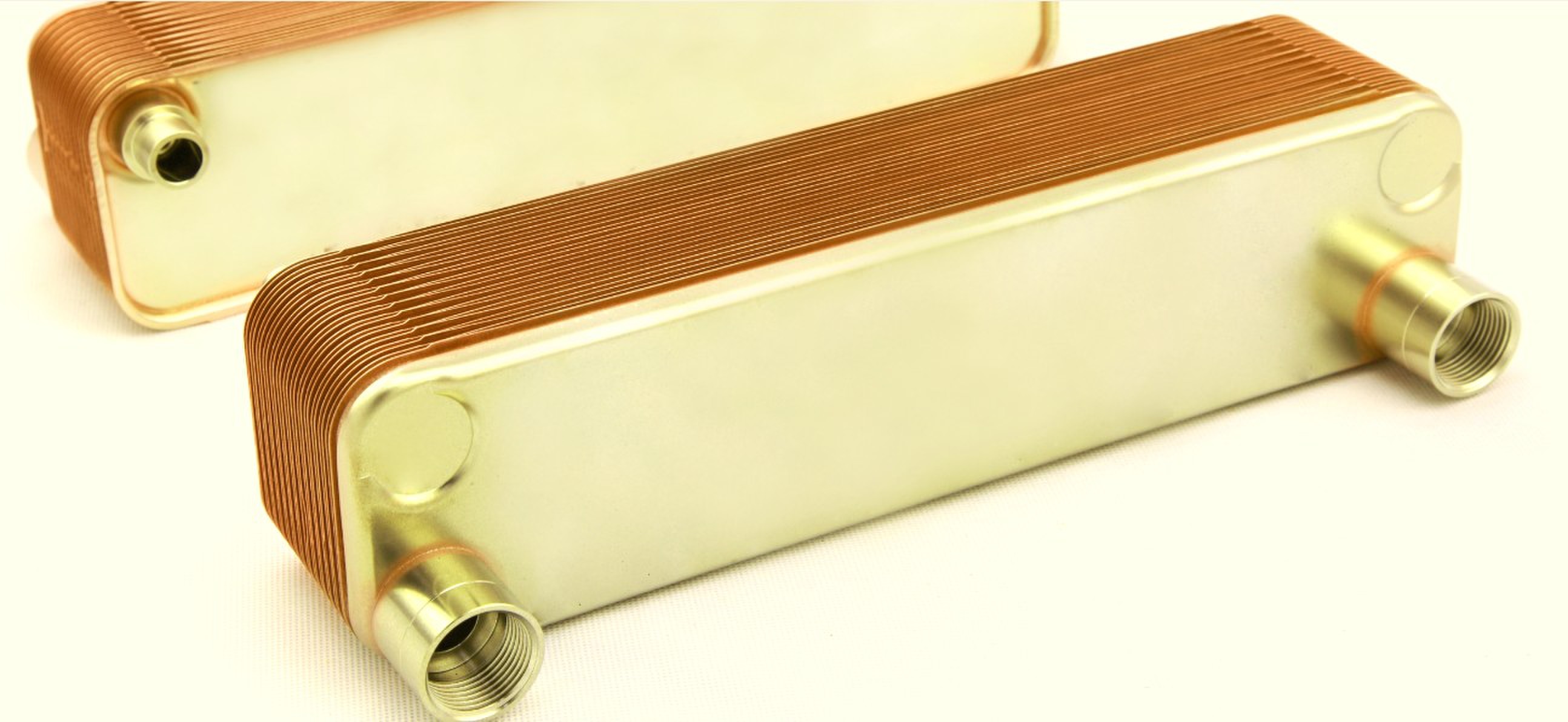

   钎焊板式换热器是由一系列具有一定波纹形状的金属片叠装经过钎焊加工而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。它与常规的管壳式换热器相比,在相同的流动阻力和泵功率消耗情况下,其传热系数要高出很多,在适用的范围内有取代管壳式换热器的趋势。



最低工作温度

-160℃

最高工作温度

+225℃

最低工作压力

真空

最低工作压力(制冷剂)

3.2MPa

最大工作压力(水)

2.5MPa

单通道容积

0.4L

水侧最大流量

105m3/h

回路组合形式

双回路、单回路



用板材构成传热面的间壁式换热器。这类换热器结构紧凑,单位体积的传热面积较大。其主要类型有:



① 螺旋板式换热器 由两张保持一定间距的平行金属板卷制而成,冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高(约比管壳式换热器高1~4倍),平均温度差大(因冷、热流体可作完全的逆流流动),流动阻力小,不易结垢;但维修困难。使用压力不超过2MPa。 板式换热器



② 平板式换热器 由一定形状的波纹薄板和密封垫片交互叠合,并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过,经板片进行换热。波纹板通常由厚度为0.5~3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高(约比管壳式换热器高2~4倍),容易拆洗,并可增减板片数以调整传热面积。操作压力通常不超过2MPa,操作温度不超过250℃。 板式换热器



③ 板翅式换热器 由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合,钎焊固定而成。冷、热流体流经平板两侧换热,翅片增加了传热面积,又促进了流体的湍动,并对设备有增强作用。板翅式换热器结构非常紧凑(换热面积达4400m2/m3),传热效果好,且使用压力可达15MPa。但它的制造工艺复杂,流道小,内漏不易修复,因而限用于清洁的无腐蚀性流体,如作空气分离用的换热器。

psb

钎焊5
